YD-20L 全自動一出一油瓶吹瓶機
YD-20L 全自動一出一油瓶吹瓶機
機器特點:
采用伺服電機驅動開合模與底模連動結構：達到高速度、高精密、穩定、輕巧、節能、環保之效果。
伺服電機驅動步進和拉伸系統，極大地提高了吹瓶速度、靈活性、精確度。

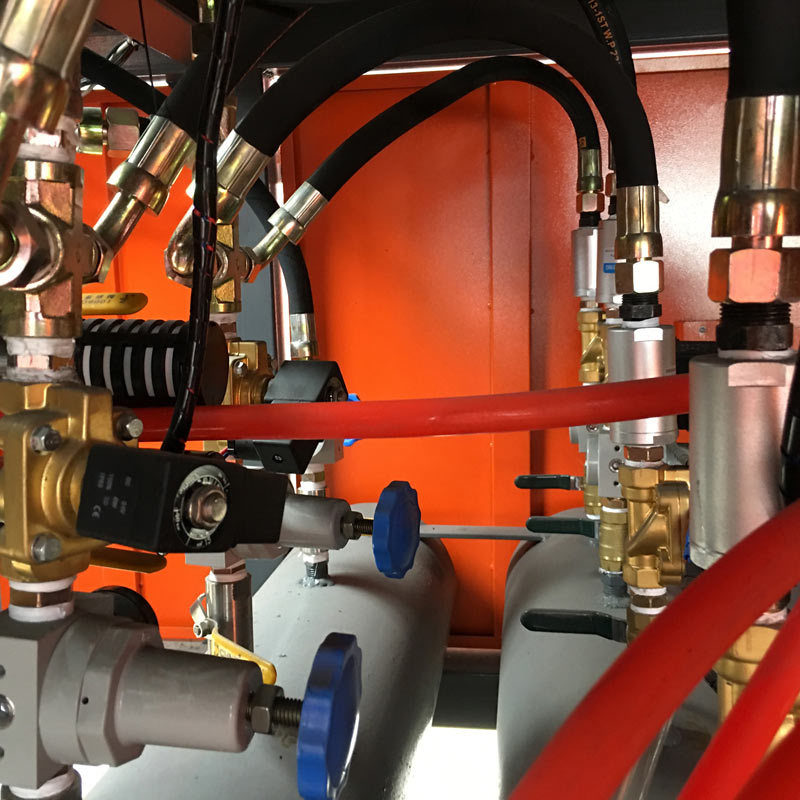

高壓吹起帶有氣源回收系統（氣源回收率可達30%），可節約30kw/小時的耗電，可
省去購買低壓空壓機的投資成本及節省占地空間，達到節能、環保效果。
模具定位安裝，可在半個小時內輕易快速地完成模具更換。
人機界面控制，操作簡單，自動化程度高；機臺面積小，節能占地空間。
1. 較高的生產效率。
2. 專利設計的瓶胚加載裝置。

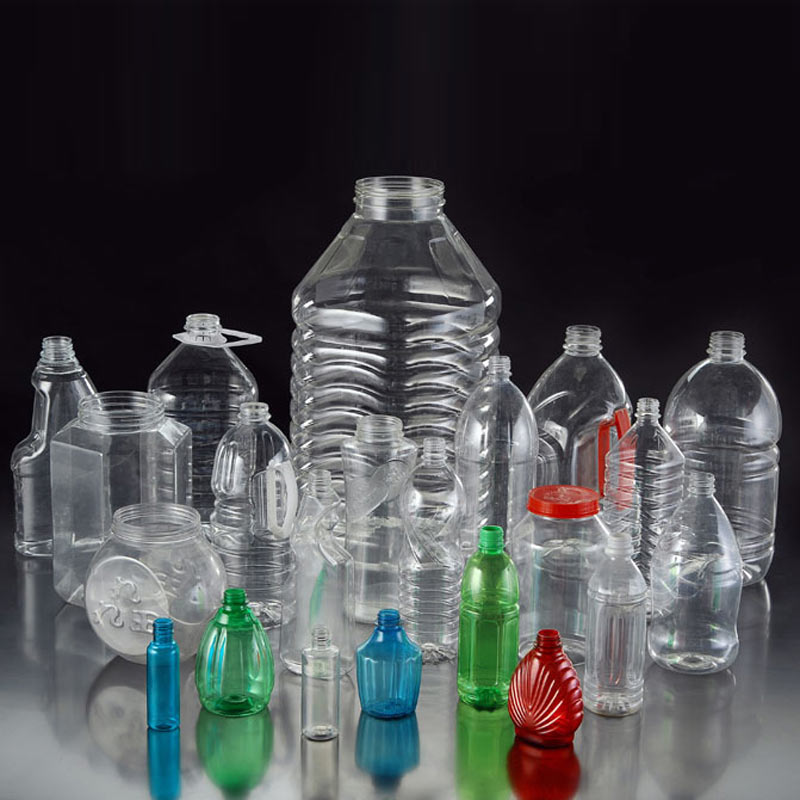

3. 適合生產0.6L以內容量的PET瓶子。
4. 先進的PLC控制系統以及具有方便操作的觸摸面板。
5. PLC系統儲存上至30套的吹瓶參數。
6. 可靠的多重傳感器系統監控機器的全自動功能。
7. 特殊的空氣儲存單元裝備。
8. 精確紅外線加熱單元，燈管便利調整機械設計。
9. 冷卻系統能提供良好的冷卻效果。
10. 緊湊的設計節省了空間。
11. 簡單的安裝和操作。
技術參數 General Information | YD-20l cavity |
合模力 Clamping Force | 50 T |
開模行程 Clamping Stoke | 350mm |
最大拉伸 Max.Stretching Stroke | 420mm |
瓶底行程 Bottom Moving Stroke | 0-50mm |
腔數 Number of Cavities | 2 Cavity |
產量 Theoretical Output | 10-25L:200-500 BPH |
最大模厚 Max.Mould Thickness | 600mm |
模板尺寸 Mould plate size | 630x630mm |
功率 Total Power(Full Loaded) | 10-25KW |
高壓空壓機 Min air compressor | 3.2m3/min 3.0Mpa |
低壓空壓機 Min air compressor | 1.6m3/min 1.0Mpa |
Electrical System | |
電壓 Voltage Standard | 380v/3PH/50Hz or special order |
加熱區 Number of Heating Zone | 2 Sections |
功率 Total Power(Full Loaded) | 50KW |
Container 制品容積 | |
最大制品容積 Container Volume | 1.0-6.0L |
| 瓶口尺寸 Neck Diameter Range | 38-60mm |
| 最大直徑 Container Diameter | 300mm |
| 容器高度 Container Height | 400mm |
Air system | |
| 低壓系統 Low Air compessor | 8-10Bar |
| 高壓系統 High Air compessor | 30-40Bar |
Net dimension & Weight(LxWxH)凈尺寸和凈重 | |
| 主機 Blow Molding Machine | 450x300x220cm |
| 上料機尺寸 Preform Autoloader | 250x220x220cm |
| 凈重 Net Weight | 4.8T |
